Keresztmetszetű szél mérő áramlási mérő

A mátrix keresztmetszeti szélmérő készülék egy új szerkezeti áramlási mérő, amelyet a Pitot Tube alapelv és a sebességterület módszere alapján terveztek és gyártanak. Megméri a zárt cső (kör alakú, téglalap alakú vagy más speciális alakú keresztmetszeti cső) keresztmetszeti szélmérő készülékének területét és a folyadék tengelyirányú átlagos áramlási sebességét a területen áthaladó folyadék. A mért cső különböző keresztmetszeti formái és méretei szerint a többszörös sebességű átlagoló csöveket az egyedi szerkezetekkel felszerelték. Az átlagos differenciális nyomást nyomás -kiegyenlítéssel kapjuk meg az áramlási sebesség elérése érdekében. Mérési alapelve: egy áramlási mérő, amelyet a sebességterület elve alapján fejlesztettek ki. A sebességterület módszere eloszlatja a keresztmetszetet, ahol az áramlási sebességet sok kis egységre mérik. Feltételezve, hogy az egyes egységterületek VI áramlási sebessége, a teljes áramlási sebesség megegyezik az összes kis egységterületen átfolyó áramlási sebesség összegével. Minél inkább fel van osztva az egységterület, annál pontosabb lesz a mért áramlási sebesség. Az alapelv alapján a mátrix keresztmetszeti szélmérő készüléket fejlesztették ki.

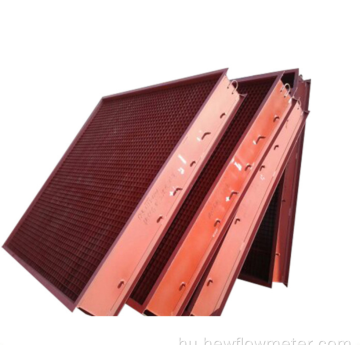

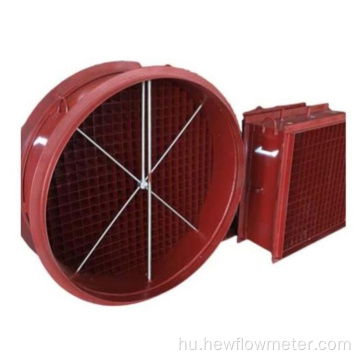

A mátrix keresztmetszeti szélmérő eszközöket téglalap alakú szerkezeti formákra és kör alakú szerkezeti formákra lehet osztani. Ezeket típusokra osztják, egyenirányító rácsokkal és típusokkal egyenirányító rács nélkül (az alábbi ábra szerint). Téglalap alakú szerkezeti forma: A téglalap alakú cső hosszú és rövid oldalát azonos hosszúságra osztják, és a téglalap alakú cső keresztmetszete egyenletesen oszlik több kis egységre, azonos területekkel. Mérje meg az áramlási sebességet az egyes kis egységek középső pontján, majd ossza meg a kis egységeket az átlagos áramlási sebességre a teljes nagy keresztmetszeti terület átlagos áramlási sebessége. Kör alakú szerkezeti forma: A körkörös csőszakaszot több, egyenlő területű koncentrikus gyűrűre osztják (a középpont a kör), az egyes gyűrűk áramlási sebességét mérik, majd az összes gyűrű áramlási sebességét (beleértve a központi kört is) átlagolják , azaz a körkörös keresztmetszet átlagos áramlási sebességét kapjuk.
