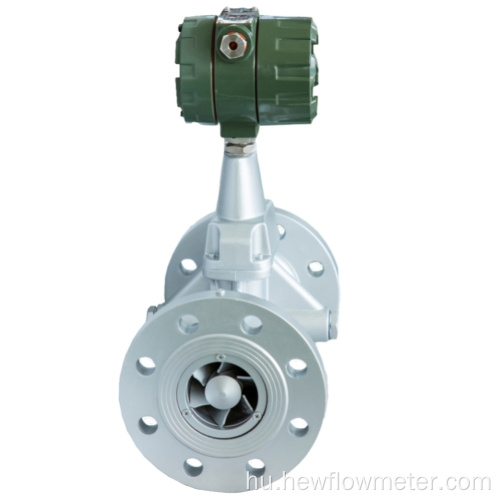

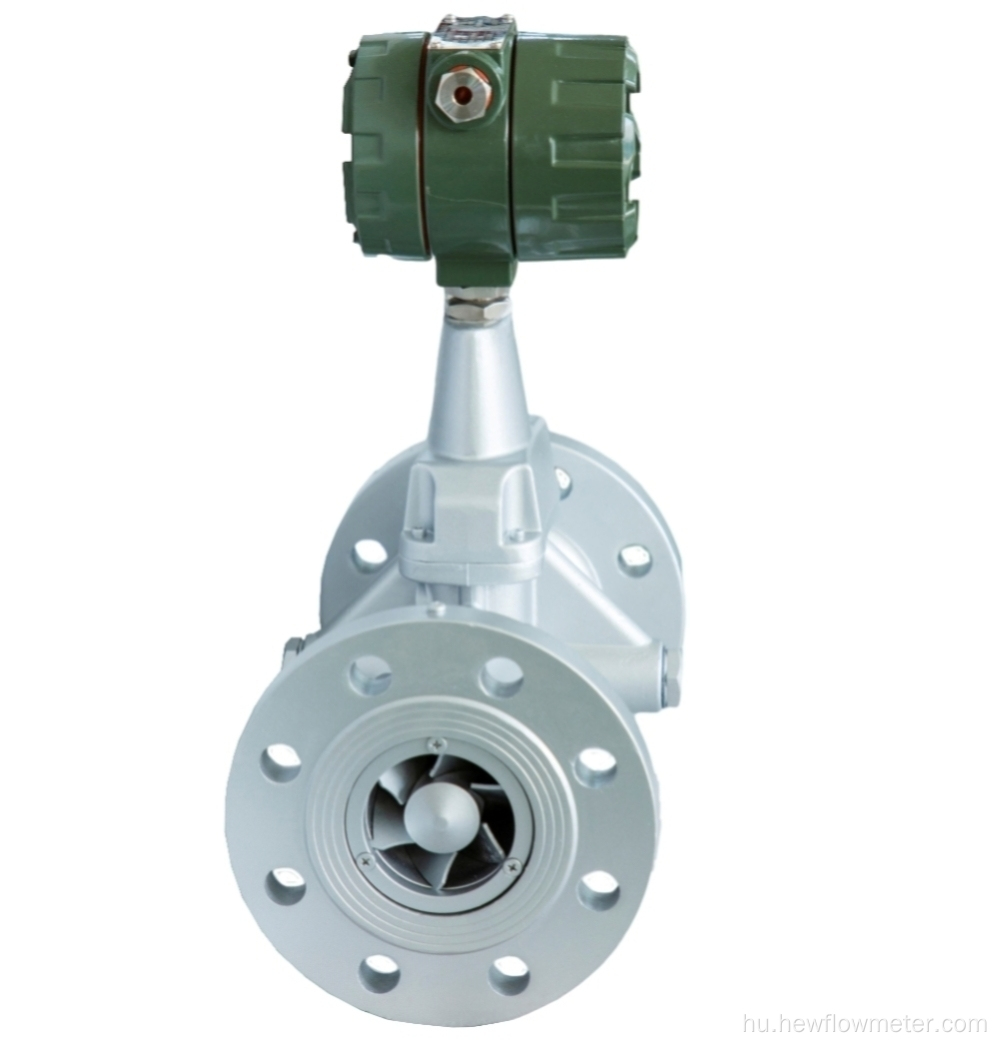

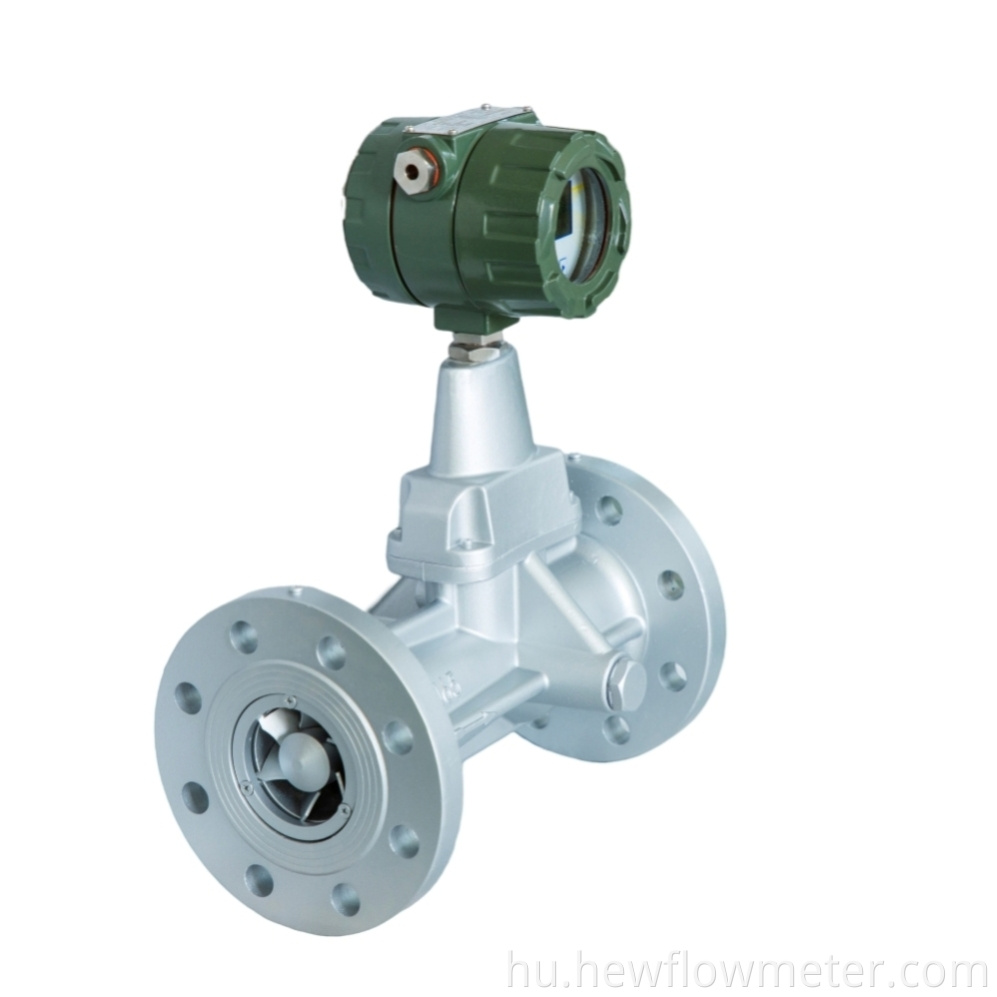

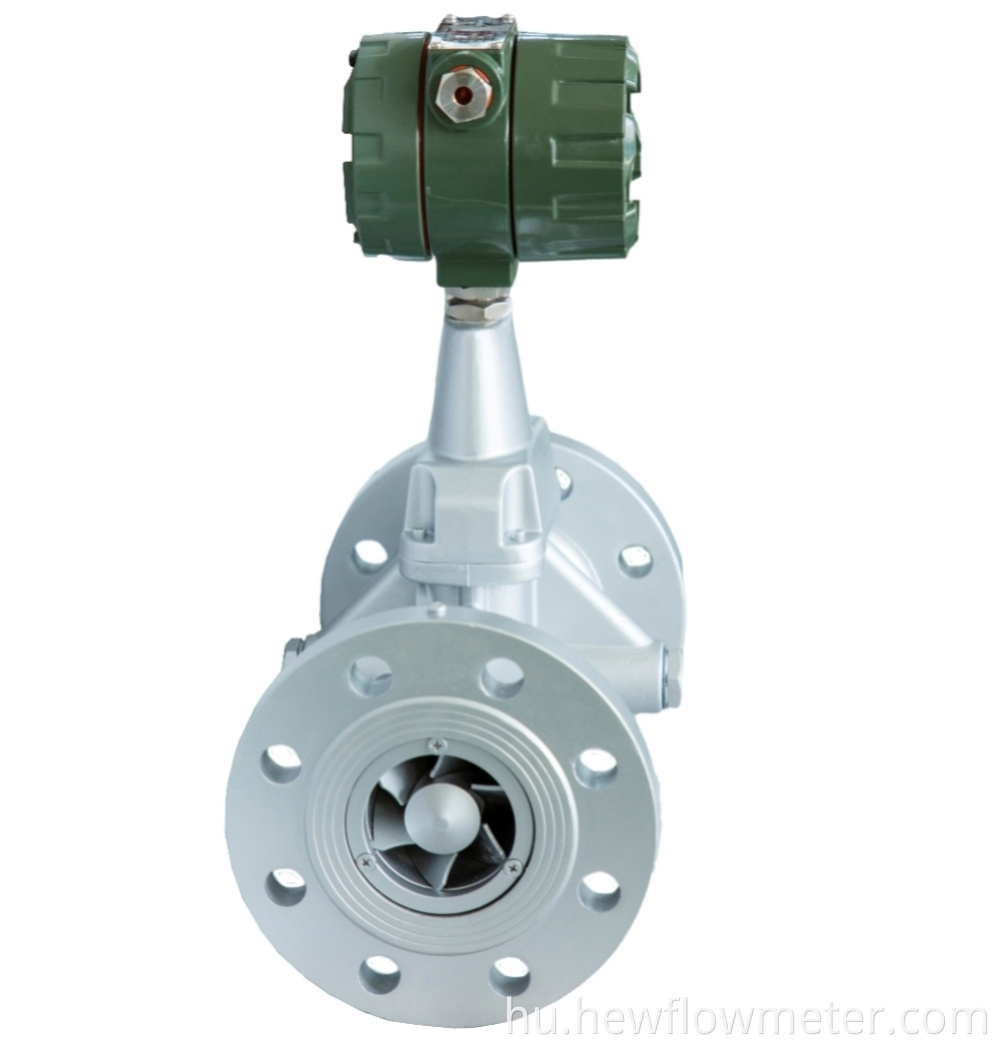

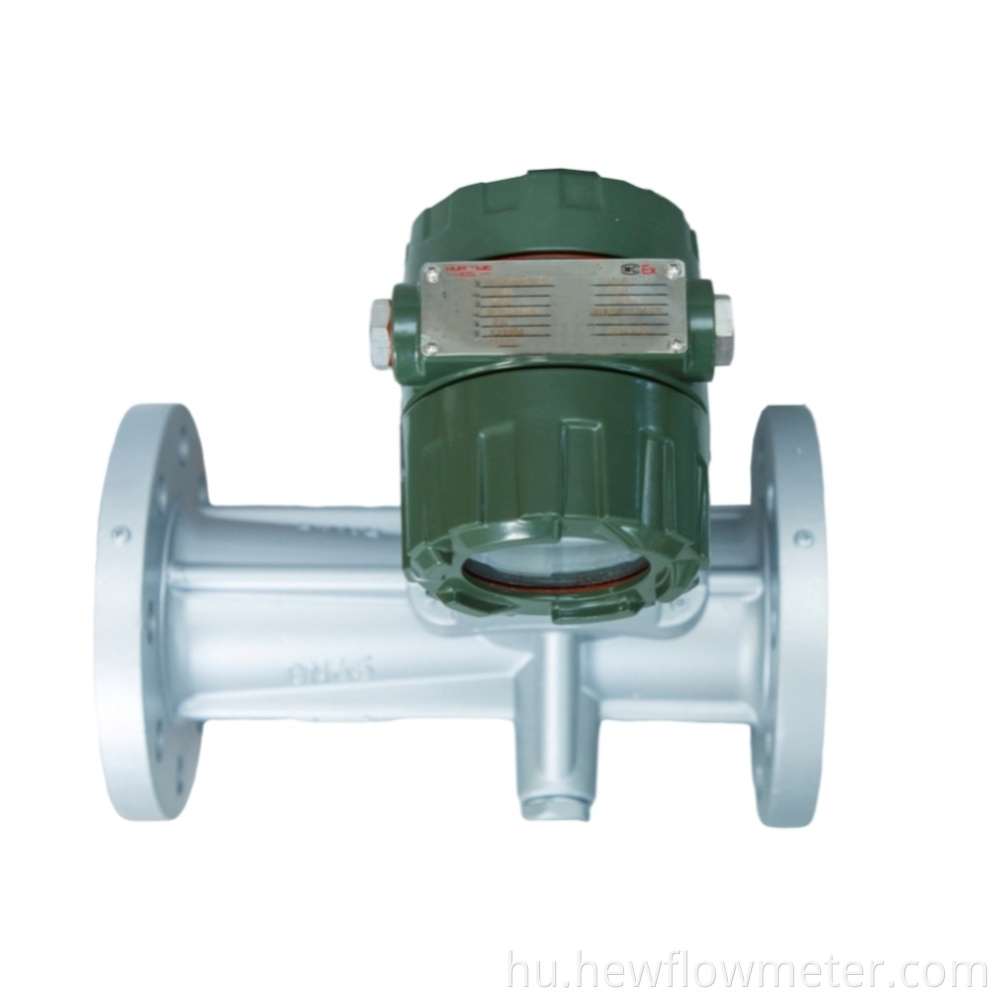

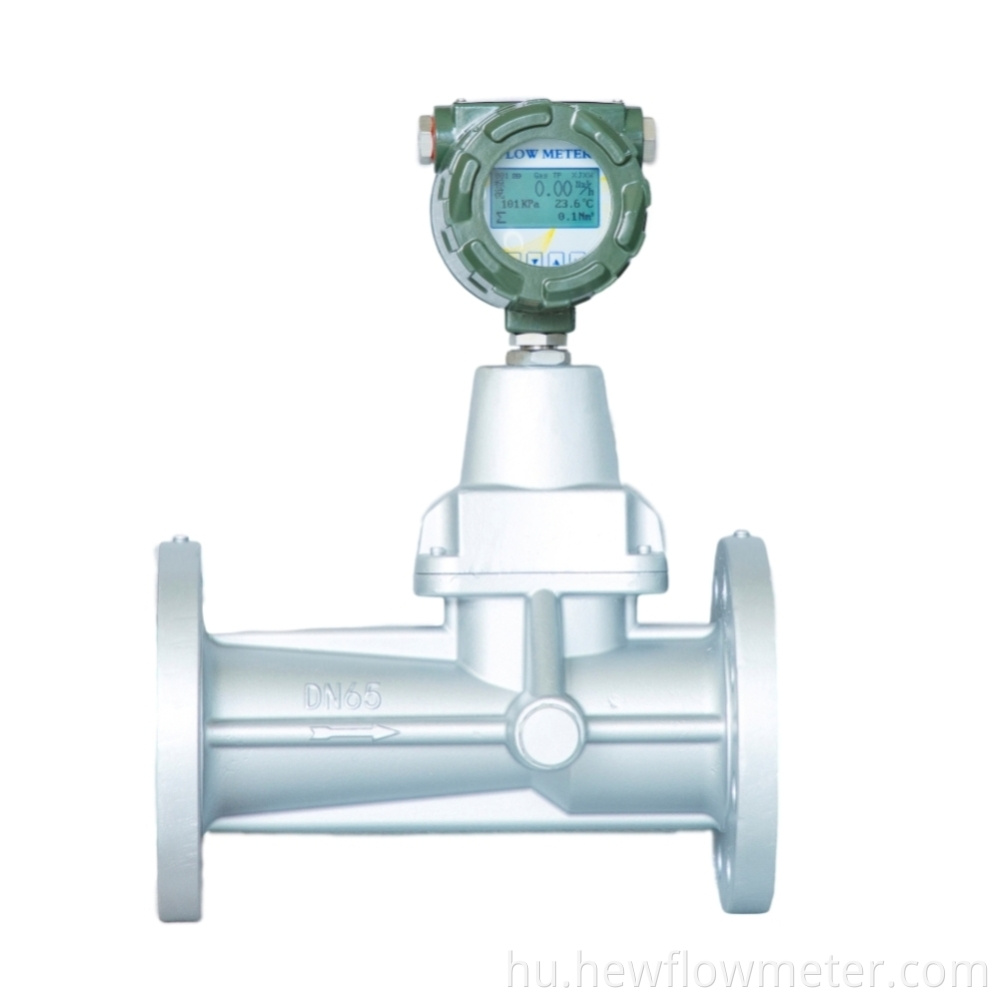

Precessziós örvény áramlási mérő

Termékleírás:

A HW-Lux Vortex áramlási mérő egyben az áramlás, a hőmérséklet, a nyomásérzékelési funkció gyűjteménye, és automatikusan kompenzálja a hőmérsékletet, a nyomás, a kompressziós tényezőt, a kőolaj, a vegyi, elektromos energia, - A HW-Lux Precprsit Vortex Flowmeter széles körben használható kőolaj, vegyi, elektromos energia, kohászat, városi gázellátás és egyéb iparágakban a különféle gázáram mérésére, a jelenlegi olajmező és Termékek. Cégünk elektromágneses áramlási mérője, precessziós örvény -áramlásmérő, termikus gáztömeg -áramlásmérő és egyéb termékek nagyon nagy mérési pontosság, az egyensúlyi áramlási mérő, a fúvóka áramlási mérője gyakran használják, termékeink is nagyon profiak.

Működési elv ：

Az áramlási érzékelő áramlási profilja hasonló a Venturi -cső profiljához. A bemeneti oldalon egy spirális lapát van elrendezve. Amikor a folyadék belép az áramlási érzékelőbe, a lapát arra kényszeríti a folyadékot, hogy erőszakos örvényáramot hozzon létre. Amikor a folyadék belép a diffúziós szakaszba, az örvény áramlása kétszer forog a visszakapcsolás hatása alatt, giroszkópos örvény precessziós jelenséget képezve. A precessziós frekvencia arányos az áramlási sebességgel, és ezt nem befolyásolja a folyadék fizikai tulajdonságai és sűrűsége, és a detektálási elem képes megmérni a folyadék másodlagos forgási precessziós frekvenciáját, hogy jó linearitást érjen el széles áramlási tartományban. A jelet amplifikálják, szűrjük és átalakítják az áramlási sebességgel arányos impulzusjelet az előerősítő által, majd a mikroprocesszornak az integrációs feldolgozáshoz, valamint a hőmérséklet, a nyomás és az egyéb detektálási jelek együttesen megjelennek, és a mérési eredményeket a jelenléti eredmények jelenítik meg. LCD képernyő (pillanatnyi áramlás, kumulatív áramlás és hőmérséklet és nyomásadatok).
